干垒石墙的分类与做法
发表时间:2022-10-21 14:11
石”不仅可以观赏,还可以作为景观元素。相比钢筋混凝土浇筑出的整齐统一,干垒石墙没有固定的模式,取之自然,用之自然。经过岁月的沉淀,更显示出古朴素雅的风貌。下面就让我们从几个方面来了解干垒石墙。
干垒墙的原料分类

干垒墙原材料有毛石、料石、片石和河石四种类型,其中价格较高的是料石,施工较为简单,毛石干垒虽最为常见价格也较为便宜,施工难度却很大。

干垒石墙的分类与做法

1、毛石

毛石是指不成形的石料,处于开采以后的自然状态,它是岩石经爆破后所得形状不规则的石块,也称乱石,一般块径≥300,根据其平整度,可以细分为乱毛石和平毛石。形状不规则的叫乱毛石;有两个大致平行面的称为平毛石。

干垒石墙的分类与做法

乱毛石

干垒石墙的分类与做法

平毛石
2、料石
料石是指以人工斩凿或机械加工而成,形状比较规则至少有一个面平整的六面体石块。按表面加工平整程度可分为四种:毛料石、粗料石、半细料石、细料石。

(1)细料石:是通过细加工,外表规则,叠砌面凹入深度不大于10mm,截面的宽度、高度不宜小于200mm,且不宜小于长度的1/4。

干垒石墙的分类与做法

(2)半细料石:规格尺寸同上,但叠砌面凹入深度不大于l5mm。

干垒石墙的分类与做法

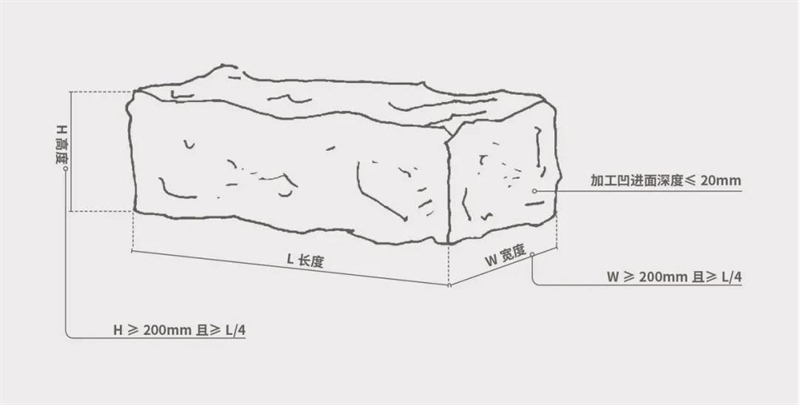

(3)粗料:规格尺寸同上,但叠砌面凹入深度不应大于20mm。

干垒石墙的分类与做法

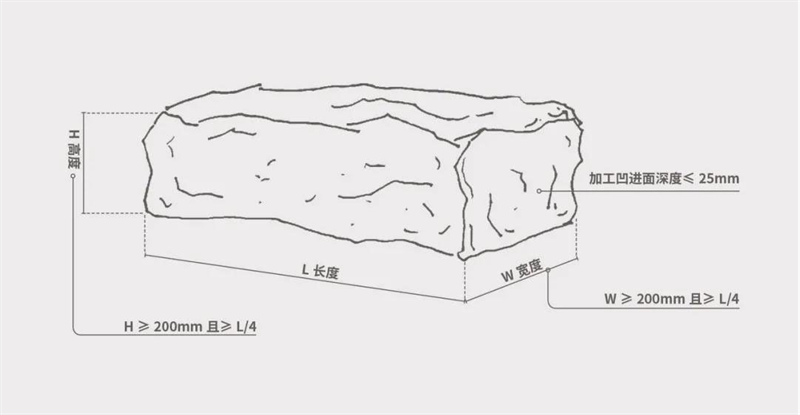

(4) 毛料石:外形大致方正,一般不加工或仅稍加修整,高度不应小于200mm,叠砌面凹入深度不应大于25mm。

干垒石墙的分类与做法

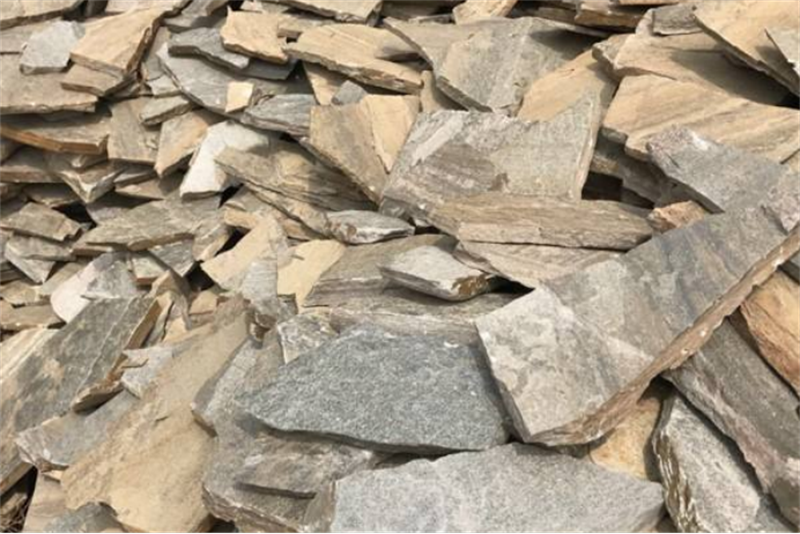

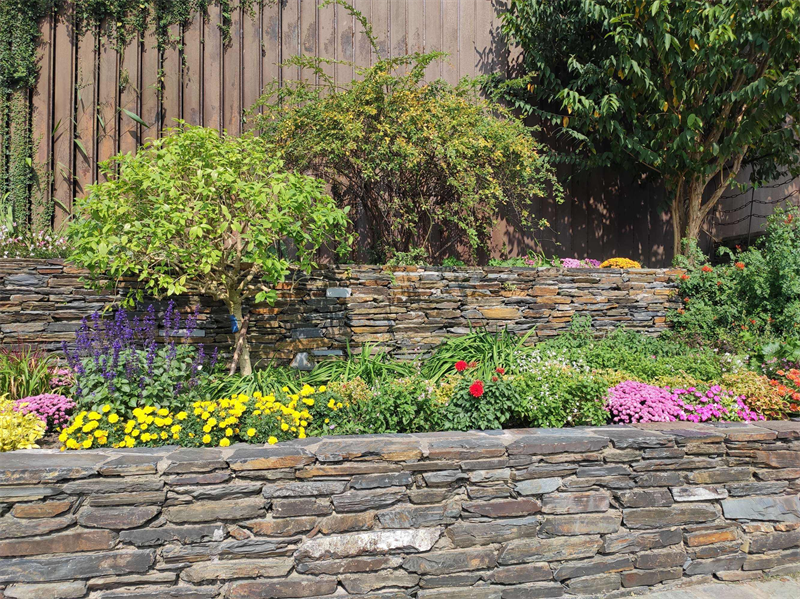

3、片石

片石指的是经开采筛选后得到形状不规则且边长不小于15厘米的石块。片石大致要求有一个比较平整的面,长宽误差一般在2厘米左右。片石常用材料多为板岩和青石,也有用花岗岩加工成的景观小片。

干垒石墙的分类与做法

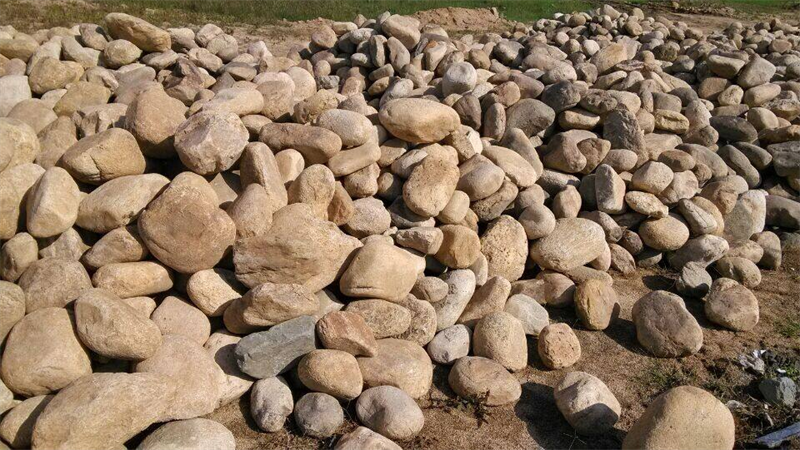

4河石

河石又称卵石。是指由岩石经过自然条件作用而形成的粒径大于5mm的颗粒。用于干垒景墙的河石粒径一般在100~400之间。

干垒石墙的分类与做法

干垒挡墙的应用
(1)当挡墙高度≤1.2M时可直接干垒,无需砂浆粘合,但需要注意墙体砌筑后需有一层碎石排水层以保证墙体排水的通畅性。
(2)当高度在1.2M~2.0M之间时,可以采用干垒不漏浆的形式,厚度应≥高度的四分之一。
(3)当高度>2.0M时,则需要内部先修筑符合结构规范的的挡土墙后,才可在外围用干垒墙作为外饰面。
毛石墙身砌筑要点

毛石基础砌筑毛石基础的第一皮石块坐浆.并将石块的大面向下。毛石基础的转角处、交接处应用较大的平毛石砌筑。毛石基础的扩大部分,如做成阶梯形,上级阶梯的石块应至少压砌下级阶梯石块的1/2,相邻阶梯的毛石应相互错缝搭砌。

干垒石墙的分类与做法

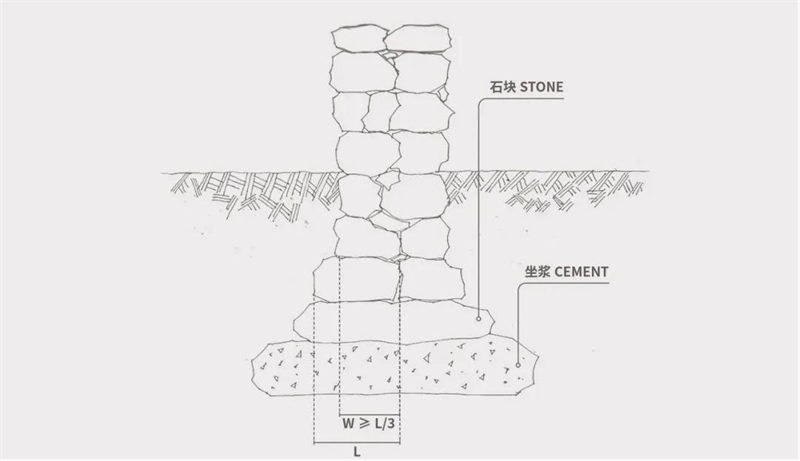

阶梯型毛石砌筑基础剖面

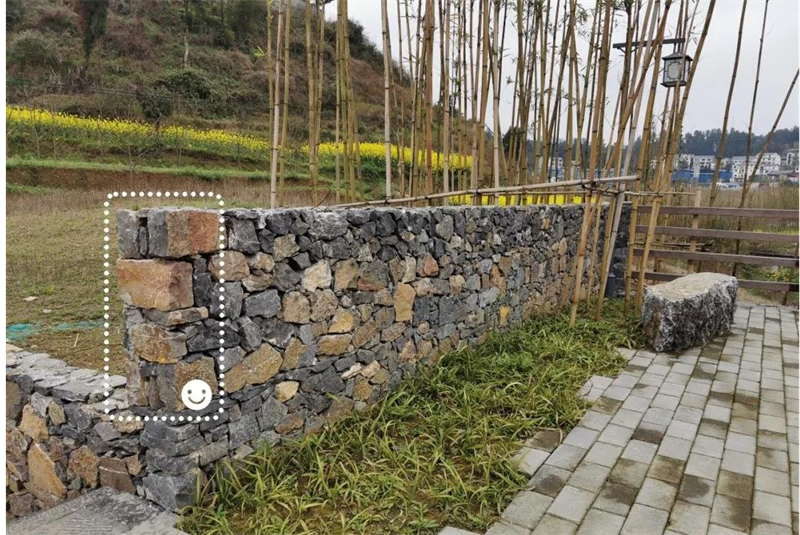

(1)毛石墙同其基础一样,第一皮和最后一皮、转角处、交接处及洞口处都应该用较大的平毛石砌筑。

干垒石墙的分类与做法

转角处砌筑平面图

干垒石墙的分类与做法

丁字处砌筑平面图

(2)毛石墙必须设置拉结石,拉结石应均匀分布,相互错开。毛石墙一般每0.7m²墙面至少设置一块,且同皮内拉结石的中距不应大于2 m。拉结石的长度:如墙厚≤400 mm,应与墙厚相等;如墙厚>400 mm,可用两块拉结石内外搭接,搭接长度不应小于150 mm,且其中一块拉结石长度不应小于墙厚的2/3。

干垒石墙的分类与做法

拉结石平面示意

干垒石墙的分类与做法

拉结石立面示意

干垒石墙的分类与做法

拉结石剖面示意

(3)平毛石墙砌筑时宜分皮卧砌,各皮石块间应利用自然形状敲打修整,使之与先砌石块基本吻合、搭砌紧密;应上下错缝,内外搭接,不得采用外面侧立石块中间填心的砌筑方法:中间不得夹砌过桥石(有明显拱门的石块)、铲口石(尖石倾斜向外的石块)和斧刃石。

干垒石墙的分类与做法

外面使用侧立石块稳定性差,存在安全隐患

干垒石墙的分类与做法

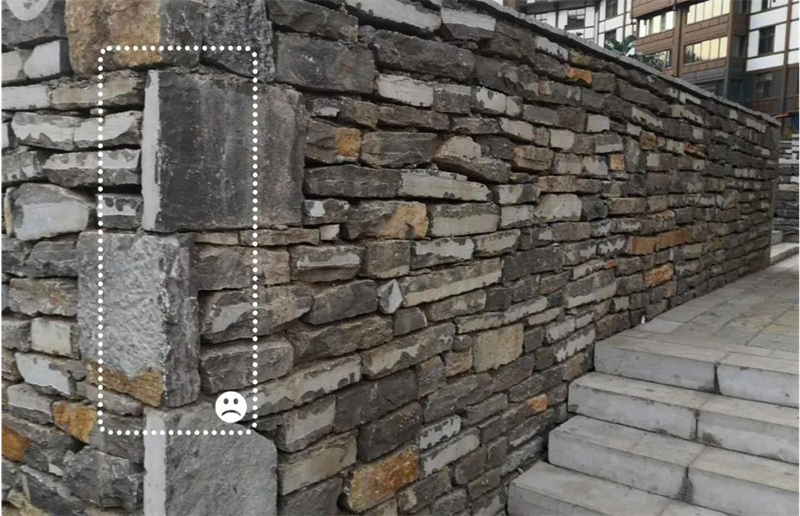

使用较大的石块收口效果好并能保证其安全稳定性

干垒石墙的分类与做法

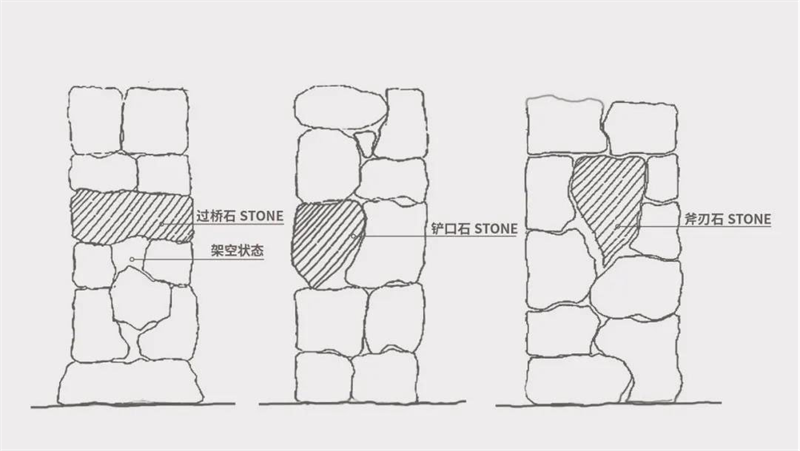

过桥石、铲口石和斧刃石的砌筑不利于墙身的稳定性
(4)毛石砌体的灰缝厚度宜为20~ 30mm,石块间不得直接接触;石块间空隙较大时应先填塞砂浆后用碎石块嵌实,不得采用先摆碎石后塞砂浆或干填碎石块的砌法。

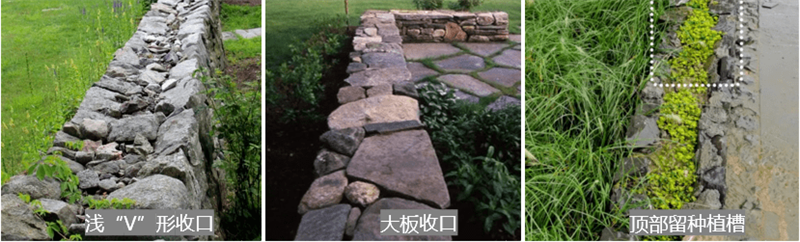

(5)毛石顶端收口有:浅“V”形收口、大板收口、顶部留种植槽收口 。

干垒石墙的分类与做法

a.浅“V”形收口法:砌筑时在顶端收口处将端口砌成一个微喇叭形,在中间填补一些小石块防止砂浆外露。

干垒石墙的分类与做法

b. 大板收口法:砌筑的最后一皮用大板收口防止砂浆外露,石材厚度≥100mm;压顶最好选用和墙身同类别的自然面石材,尽量不使用机切面、光面等切割过于整齐的面层材料。

干垒石墙的分类与做法

c.预留种植槽收口法:此类做法适用于墙身≥400的干垒墙,在砌筑的顶端预留出宽度≥150的种植槽,土壤厚度应≥200mm,可以选择一些匍匐性生长的低矮地被植物,如佛甲草、过路黄等。

干垒石墙的分类与做法

料石墙身砌筑要点

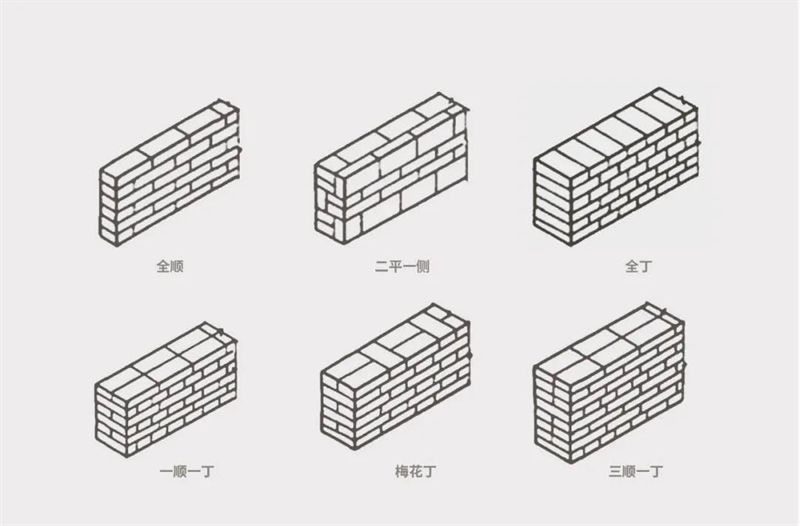

料石基础的第一皮料石应坐浆丁砌,以上各层料石可按一顺一丁进行砌筑。阶梯形料石基础,上级阶梯的料石至少压砌下级阶梯料石的1/3。  可以先看下图来了解下建筑语言里面的“丁顺”概念:

干垒石墙的分类与做法

(1)墙厚等于一块料石宽度时,可采用全顺砌筑形式。料石墙厚度等于两块料石宽度时,可采用两顺一丁或丁顺组砌的砌筑形式。
(2)料石墙砌筑时,应放置平稳;砂架铺设厚度应略高于规定灰缝厚度,其高出厚度:细料石、半细料石为3~5mm;粗料石、毛料石宜为6~ 8mm;
同基础一样,料石墙上下皮应错縫搭砌,错缝长度不宜小于料石长度的1/3;
(3)有垫片料石砌体砌筑时,应先满铺砂浆,并在其四角安置主垫,砂浆应高出主垫10mm,待上皮料石安装调平后,再沿灰缝两侧均匀塞入副垫。主垫不得采用双垫,副垫不得用锤击入

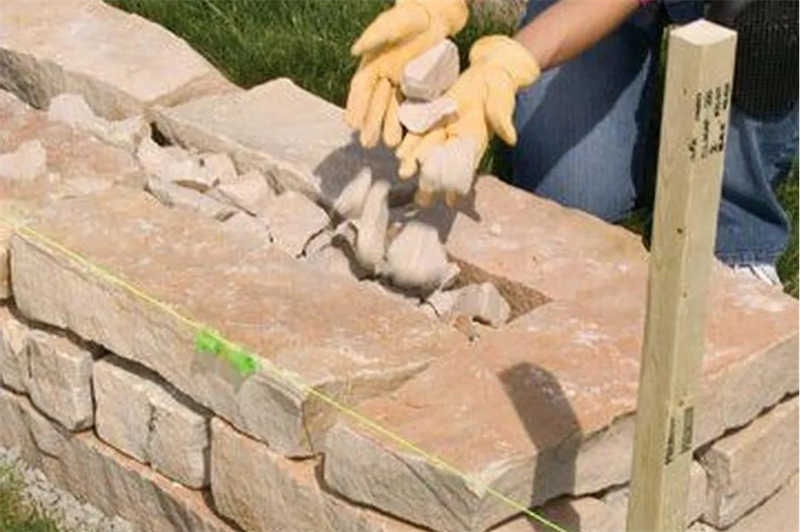

(4)料石砌体的坚缝应在料石安装调平后,用同样强度等级的砂浆灌注密实,坚缝不得透空。全干垒的料石墙也可在中间填充小快石。

干垒石墙的分类与做法

(5)石砌墙体在转角和内外墙交接处应间时砌筑。对不能同时砌筑而又必须留置的临时间断处,应砌成斜梯。科槎的水平长度不应小于高度的2/3,严禁砌成直楼。

(6)料石毛石墙收口有:大板收口、顶部留种植槽收口。

干垒石墙的分类与做法

片石干垒墙砌筑要点

片石干垒墙的基础、墙身及压顶收口要求做法大部分同料石干垒墙

干垒石墙的分类与做法干垒石墙的分类与做法

河石干垒墙砌筑要点

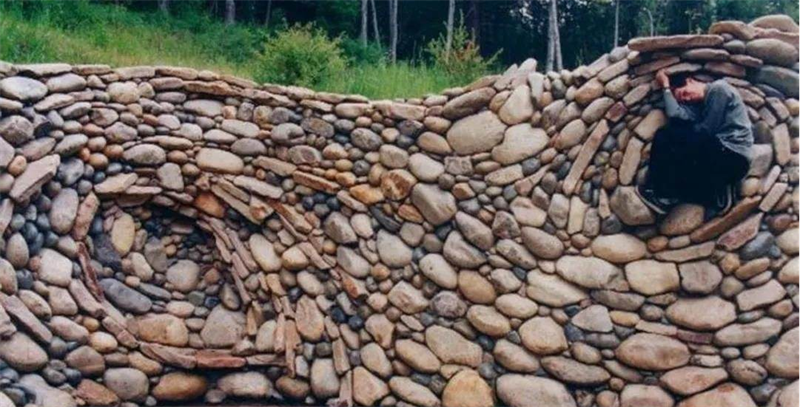

根据《蛮书》记 载,其要点有: 大小搭配、错缝垒叠、大头向内,小头向外,认真填塞,块石砌墙角。 技法包括: 干砌、夹泥砌和包心砌。 据说刚砌好的卵石墙,用手掌拍打,会颤抖的才更坚固耐久,于是有“新墙如豆腐”一说。

干垒石墙的分类与做法干垒石墙的分类与做法
